Grossfeld Lupenleuchte mit rechteckiger Linse

Leuchtlupe mit großer Linse und Sichtfeld - als ESD oder konventionelle Variante erhältlich

Die Grossfeld Lupenleuchte verfügt über ein großes Sichtfeld mittels rechteckiger Linsenform und ist damit für Anwendungsfälle geeignet bei denen die Anforderungen "möglichst großes Sichtfeld und Arbeitsradius" aufkommen. Die Lupenleuchte kann entweder als konventionelle oder als ESD-fähige Variante geliefert werden. Durch die Anbringung der Lichtquelle im hinteren Teil des Leuchtenkopfes kann gezielt eine seitliche Beleuchtung zur Schattenbildung oder eine vollständige Ausleuchtung, je nach Positionierung des Untersuchungsgegenstandes, hervorgerufen werden. Die Linse hat 3 Dioptrien und weist damit eine 1,75 fache Vergrößerung auf.

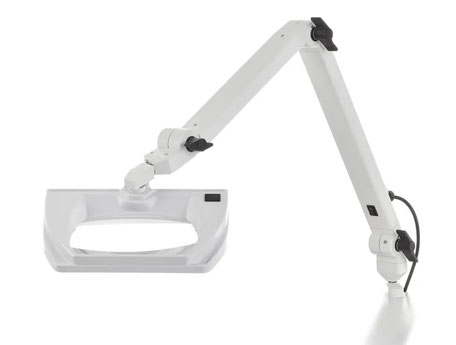

Großfeld- Lupenleuchte mit rechteckiger Linse, 18W

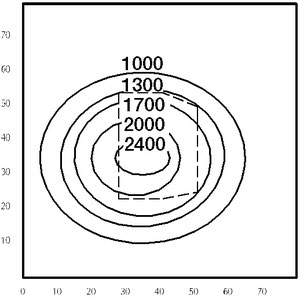

Grossfeld- Lupenleuchte: Isoluxdiagramm
Isoluxdiagramm 4000K - Messabstand 30 cm


Technische Details der LEuchtlupe

Die Rechtecklupe bietet einen größeren Sichtbereich als herkömmliche Rundlinsen. Somit kann der Anwender bequem mit beiden Augen ein Objekt begutachten, prüfen und unter der Lupe arbeiten. Durch den hohen Sehkomfort sinkt die Belastung und Ermüdung der Augen, wodurch die Fehlerquoten gesenkt und die Gesundheit der Anwender gestärkt werden kann.

Lichttechnik

  • Lichtstarke, energiesparende Kompaktleuchtstofflampe 18W, wahlweise neutral- oder tageslichtweiß
  • Reflektor quer hinter der Linse angeordnet
  • Wahlweise schattenfrei Beleuchtung oder bewusste Schattenbildung, je nachdem ob das Objekt unter oder vor der Lichtquelle positioniert wird
  • Flimmerfrei durch EVG, kein störendes Stecker-Netzteil



Gelenkarm



  • Gelenkarm mit stabilen, federunterstützten Gelenken aus Druckguss
  • Die Steifheit ist durch Flügelmuttern regulierbar
  •

Leuchtenkopf



  • Ergonomisch geformt mit Greifzonen
  • Schlagfester Kunststoff
  • 3-D-Gelenk (schwenk-, dreh- und kippbar)





Linsen

  • bikonvex geschliffene rechteckige Glaslupe 171 x 108 mm, 3-Dioptrien
  • verzerrungsarm durch geringe Oberflächenkrümmung
  • abnehmbare Linsenabdeckung





Technische Zeichnung der LL Grossfeld-Lupenleuchte

Seitliche Perspektive auf LED Lupenleuchte RLL Basic II
Technische Zeichnung LED Lupenleuchte RLL Basic II

Ergänzende Technische Daten Zur BATZTRONIC Großfeld LL

  • Lichtverteilung: symmetrisch
  • Betriebsgerät: integriertes elektronisches Vorschaltgerät (EEI = A2)
  • Netzanschlussleitung: 1,5 m H03VV-F 3G0,75 mit Schukostecker
  • Schalter: im unteren Gelenkarm
  • Standardbefestigung: ohne, separat als Zubehör zu bestellen
  • Farbe: weiß (RAL 9010) bzw. ESD-Lackierung lichtgrau (RAL 7035)





Artikelnummer der Grossfeld Lupenleuchte:



  •  Grossfeld Lupenleuchte (1): 223.11-3.1, 3 Dioptrien, 4000K
  •  Großfeld Lupenleuchte (2): 223.11-3.2, 3 Dioptrien, 6500K
  •  Großfeld Lupenleuchte (3): 230.00-3.1, 3 Dioptrien, 4000K, ESD VARIANTE der Lupenleuchte
  •  Großfeld Lupenleuchte (3): 230.00-3.2, 3 Dioptrien, 6500K, ESD VARIANTE der Lupenleuchte

Zubehör LED Lupenleuchte BATZTRONIC Grossfeld- Leuchtlupe

Tischfuß Variante 1



Art. Nr. 317.96


Tischfuß, passend zum Aufschraubflansch






Klemme Art. Nr: 004.95

16 - 85 mm






Wandwinkel 002.95

passend zu Aufschraubflansch





DATENBLATT DER Großfeld- Lupenleuchte
