LED Lupenleuchte RLL Master

Die Profi- Lupenleuchte für anspruchsvolle Prüfaufgaben mit Ringlicht und LED Technik

Mit einem großen Sichtfeld und den variabel anpassbaren Lichtszenen unterstützt die LED Lupenleuchte RLL Master präzises, ermüdungsfreies Arbeiten durch gesteigerten Sehkomfort, geringere Augenbelastung und hohe visuelle Wahrnehmungsgeschwindigkeit. Die Leuchte ist somit spezifisch an verschiedenste Prüf- und Kontrollsituationen anpassbar. Die Leuchte verfügt über 48 ring-förmig angeordnete LEDs und sorgt für schattenfreies Licht unter der Lupenleuchte. Die LED Lupenleuchte RLL Master genügt höchsten Ansprüchen seitens des Anwenders in Bezug auf Lichtqualität und Optik.

Leuchtenkopf BATZ TRONIC RLL LED Lupenleuchte Master

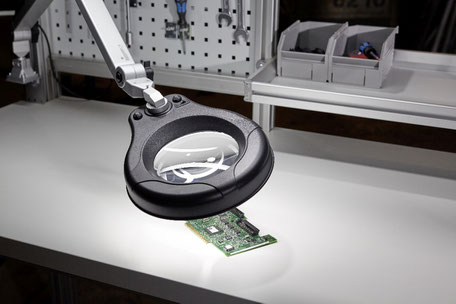

LED Lupenleuchte RLL Master


Technische Details der LED Lupenleuchte RLL Master

Lichttechnik

  • Stufenlose Dimmfunktion von 100 - ca. 5% Beleuchtungsstärke
  • 4 LED-Segmente, zur Unterstützung unterschiedlicher Sehaufgaben in 3 Szenen schaltbar:
  • alle Segmente: gleichmäßiges Flächenlicht unter der Linse
  • linkes und rechtes Segment: zur Betonung von Strukturen etc.
  • hinteres Segment: Schräglicht mit starker Schattenbildung
  • tageslichtähnliche LEDs (5300K) mit höchster Farbwiedergabestufe 1A (CRI > 90) für gutes Kontrastsehen
  • keine Wärmeabgabe in Ausstrahlrichtung
  • keine IR- und UV-Lichtemissionen
  • ca. 50.000 Stunden mittlere Lebensdauer der LEDs

Reibungsgelenkarm



Aluminiumgestänge mit stabilen, federunterstützten Gelenken aus Druckguss, Friktion durch Flügelmuttern regulierbar



Leuchtenkopf

  • aus schlagfestem, matt-schwarzem Kunststoff zur Vermeidung von Einspiegelungen in die Linse
  • inkl. abnehmbarer Linsenabdeckung
  • 3-D-Gelenk (schwenk-, dreh- und kippbar)

Linsen

  • geschliffene Bikonvex-Glaslupe Ø 150 mm in Optikerqualität mit 3 Dioptrien (1,75-fache Vergrößerung).
  • Optional: aplanatisches Glaslinsensystem mit 6 Dioptrien (2,5-fache Vergrößerung) mit Ø 125 mm für besonders anspruchsvolle Prüfaufgaben.
  • Bietet absolute Verzerrungsfreiheit bis zum Linsenrand trotz der starken Vergrößerung. Erreicht wird dies durch zwei plankonvexe Linsen, die mit der gewölbten Seite nach innen gegeneinander montiert und in einem Ring staubdicht gefasst sind
  • (auf Anfrage auch in 3, 4 oder 5 Dioptrien lieferbar)

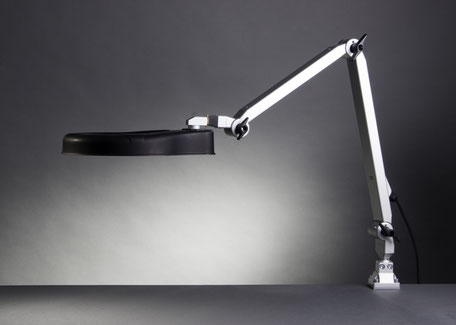

Seitliche Perspektive RLL Master LED Lupenleuchte

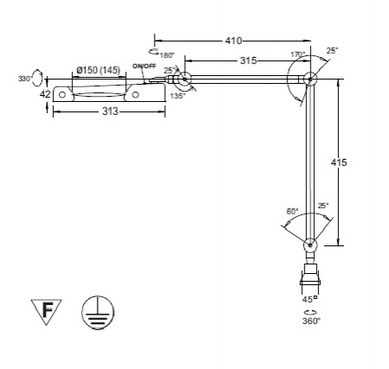

Weitere technische Daten der BATZTRONIC RLL Master

  • Lichtverteilung: symmetrisch, Teil-Segmente variabel schaltbar
  • Betriebsgerät: elektronischer LED-Controller und -Netzteil im Leuchtenkopf
  • Netzanschlussleitung: 1,5 m H03VV-F 3G0,75 mit Schukostecker (D/F)
  • Lampenabdeckung; opal, schlagzäher Kunststoff
  • Bedienung: im Leuchtenkopf: Hauptschalter AN/AUS & zwei Taster für Dimmen und Szenenwahl
  • Standardbefestigung: Aufschraubflansch für waagrechte Flächen 60x60 mm
  • Farbe: Leuchtenkopf schwarz, Arm silbergrau (RAL 9006)

Lichtszenarien der RLL Master LED Lupenleuchte

Eine Besonderheit bei der Ausführung RLL Master LED Lupenleuchte ist die Ansteuerung der LED Module, welche ringförmig um den Leuchtenkopf angeordnet sind. Dadurch können spezifische Lichtszenarien gestaltet werden, angefangen von einer vollständigen Ausleuchtung des Arbeitsbereichs, über seitliches bis hin zu schrägen Lichtszenarien. Dies verdeutlichen die drei nachfolgenden Aufnahmen des LED Ringlichts an der RLL Master Lupenleuchte:

Vollständige Ausleuchtung_ RLL Master LED Lupenleuchte
Vollständige Ausleuchtung der Arbeitsfläche
RLL Master Leuchtenkopf
Seitliches Licht zur Schattenbildung
Teilweise Ausleuchtung der Arbeitsfläche
Teilweise Ausleuchtung der Arbeitsfläche



Artikelnummer der LED Lupenleuchte RLL Master:



Art.Nr:

225-L48.95-3: Ringlupenleuchte MASTER, 3 Dioptrien; 12W/5300K/CRI 90, DIM große Rundlinse Ø 150 mm, IP 20, Gewicht 3,5 kg
225-L48.95-A6: Ringlupenleuchte MASTER, Aplanatlupenleuchte mit 6 Dioptrien; 12W/5300K/CRI 90, DIM große Rundlinse Ø 150 mm, IP 20, Gewicht 3,5 kg




Zubehör bei der LED Lupenleuchte BATZTRONIC RLL Master

Tischfuß Variante 1



Art. Nr. 317.96


Tischfuß Variante 2



10,5 kg schwer


Klemme 004.95

16 - 85 mm






Wandwinkel 002.95

passend zu Aufschraubflansch


Aplanatlinsen für Art. Nr.: 225-L48.95-A6

Nur mit Leuchte gemeinsam erhältlich





DATENBLATT DER LED LUPENLEUCHTE RLL-LED MASTER
