LED MAschinenleuchten

Maschinenleuchten mit LED Technologie zur Installation in Maschinen bis Schutzklasse IP69

Die LED Maschinenleuchten sind für die Ausleuchtung innerhalb von Maschinen oder Werkzeuganlagen konzipiert.



Wir haben verschiedene Serien, je nach Anforderungsprofil unserer Kunden im Angebot. Die LED Maschinenleuchten verfügen dank Ihrer robusten Bauart über eine äußerst hohe Lebensdauer. Zudem weisen Sie dank der neuesten LED Technologie einen geringen Energieverbrauch auf. Sie sind insbesondere für den Einsatz an schwer zugänglichen Orten, z.B. innerhalb von Werkzeugmaschinen und Automatisierungsmaschinen geeignet.

(1) Maschinenleuchte Alpha

Batz Leuchten  | LED Maschinenleuchte
LED Schutzrohrleuchte Serie ALPHA
  • Verschiedene Anwendungsbereiche an und in Maschinen
  • Innovative LED Technologie
  • Eloxiertes Aluminium-Gehäuse
  • Resistent bei vielen Schmiere, Kühlmitteln und Partikeln.
  • Die Leuchte findet Anwendung in Maschinen mit geringem Platz, die große Lichtergebnisse benötigen.
  • Durchmesser 40 mm
  • Vier verfügbare Abmessungen
  • Vibrationsresistenz bis zu 55Hz
  • Gehärtetes Glas, IK06 •
  • Schutzgrad IP67
  • Betriebstemperatur -20° a + 55°
  • 3 Optiken: 30°, 90°, 110°
  • LED Lebensdauer (L 70) > 60 000 Std
  • Lichtfarbe: 5000 K -- CRI 80
  • Netzanschluss 24 VDC
  • M12 Steckverbinder
  • Klasse III IEC
  • Zwei Befestigungssysteme: Winkelhalterung (Edelstahl), Magnethalterung
  • Version mit Dimmer verfügbar

Varianten inkl. Artikelnummern:

  CO.ALPHA1.50 CO.ALPHA2.50 CO.ALPHA3.50 CO.ALPHA4.50
Speisung 18 - 48 Vdc 18 - 48 Vdc 18 - 48 Vdc 18 - 48 Vdc
Watt 6,0 W 12,0 W 18,0 W 24,0 W
IP IP67 IP67 IP67 IP67
LED Typ LED mid-power LED mid-power LED mid-power LED mid-power
Lebensdauer 60.000 h 60.000 h 60.000 h 60.000 h
Abstrahlwinkel 30° -- 90° -- 110° 30° -- 90° -- 110° 30° -- 90° -- 110° 30° -- 90° -- 110°
Farbe 5000 K - CRI80 5000 K - CRI80 5000 K - CRI80 5000 K - CRI80
Struktur Eloxiertes Aluminium Eloxiertes Aluminium Eloxiertes Aluminium Eloxiertes Aluminium
Glas Chemisch geätztes (4mm), IK06 Chemisch geätztes (4mm), IK06 Chemisch geätztes (4mm), IK06 Chemisch geätztes (4mm), IK06
Befestigung C.ALPHA.FX01 / B05 C.ALPHA.FX01 / B05 C.ALPHA.FX01 / B05 C.ALPHA.FX01 / B05
Abmessungen LED Maschinenleuchte ALPHA


(4) LED LEuchte T-LED

LED Maschinenleuchte T-LED BATZ
LED Maschinenleuchte Serie T-LED

Modul- Röhren LED-Beleuchtungssystem bestehend aus Aluminium und Polikarbonat für die Anwendung an Arbeitsplätzen mit extremen Umgebungsbedingungen.



3-6-9-12 Power LEDs mit 8°-, 25°-, 40°, 60°-Linse

24Vdc- 230/110V mit externe LED driver



Anwendungen: Besonders geeignet für die Beleuchtung von Fräsmaschinen, numerische Kontrollzentren, Maschinen im Goldschmiedebereich oder bei Transportbänder,

  • Spannung 24 Vdc – 230/110V
  • Schutzgrad IP68
  • Elektrisches Anschlusskabel
  • LED Brenndauer ca. 50 000 h
  • Linseneinstellungen: 8-25-40-60°
  • Lichtfarbe 5000K
  • Farbwiedergabewert: CRI75
  • Struktur: Eloxiertes Aluminium
  • Lampenfarbe Aluminium
  • Einsatz möglich bei Temperaturen zwischen -20 +55°C
  • Speisungskabel PUR KABEL 2x/0,35-0,75mmq: braun/rot (+24Vdc) – blau/schwarz (-24Vdc)








Varianten inkl. Artikelnummern:

  T-LED3 T-LED6 T-LED9
Speisung 24Vdc – 110/230V 24Vdc – 110/230V 24Vdc – 110/230V
Watt 6,0 W 12,0 W 18,0 W
Stromleistung 0,50 A 0,50 A 0,50 A
IP IP67-68 IP67-68 IP67-68
LED Typ Power LED Power LED Power LED
Lebensdauer 50000 h 50000 h 50000 h
Abstrahlwinkel 450 lum - 8°-25°-40°-60° 900 lum - 8°-25°-40°-60° 1350 lum - 8°-25°-40°-60°
Farbe 5000 K - CRI75 5000 K - CRI75 5000 K - CRI75
Driver Externe Externe Externe
Struktur Eloxiertes Aluminium Eloxiertes Aluminium Eloxiertes Aluminium
Abdeckung Polikarbonat Polikarbonat Polikarbonat
Kabel PUR PUR PUR
Abmessungen LED Maschinenleuchte T-LED

Download
T-LED Maschinenleuchte
Technisches Datenblatt
TLED_Datenblatt-BATZ_DE.pdf
Adobe Acrobat Dokument 766.0 KB

(3) Leuchte HERIO Nova

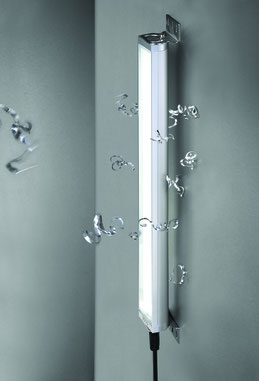

LED Maschinenleuchte HERIO
LED Maschinenleuchte HERIO
Maschinenleuchte Herio Nova BATZ

Die Maschinenleuchte HERIO sorgt für homogenes und diffuses Licht in Werkzeugmaschinen. Wir bieten die Maschinenleuchte in 4 verschiedenen Abmessungen an: in 27, 42, 68 und 96W

Das Lichtsystem ist absolut blendfrei durch den Einsatz eines Prismafilms sowie der Minipower LEDs!



Die Leuchte mit 24VDC kann direkt mittels M12 Steckverbinder angeschlossen werden, ohne dass weitere Komponenten benötigt werden. Die Befestigung kann entweder durch Seitenhalterungen oder Rückseitenbefestigung erfolgen.

Technische Daten:

  • 2 Möglichkeiten zur Befestigung: Halterung Seitenwinkel / Kugelgelenkhalterung
  • Schutzklasse IP67
  • IDS Driver 24VDC
  • integriert Verpolungsschutz
  • Struktur: Eloxiertes Aluminium
  • Temperiertes Schutzglas 4mm
  • Prismafilm in PMMA
  • Netzanschluss M12 4P (M) Verbinder
  • Betriebstemperatur min -20° C - max +55° C
Befestigungsmöglichkeiten LED Maschinenleuchte

Varianten inkl. Artikelnummern:

  HERIO NOVA 27 HERIO NOVA 42 HERIO NOVA 68 HERIO NOVA 96
Speisung 24Vdc 24Vdc 24Vdc 24Vdc
Watt 27,0 W 42,0 W 68,0 W 96,0 W
Stromleistung 1,20 A 1,80 A 2,90 A 4,00 A
IP IP67-68 IP67-68 IP67-68 IP67-68
LED Typ Mini Power LED Mini Power LED Mini Power LED Mini Power LED
Lebensdauer 60000 h 60000 h 60000 h 60000 h
Abstrahlwinkel 2800 lum - 120° 4200 lum - 120° 7000 lum - 120° 9800 lum - 120°
Farbe 5000 K - CRI80 5000 K - CRI80 5000 K - CRI80 5000 K - CRI80
Struktur Eloxiertes Aluminium Eloxiertes Aluminium Eloxiertes Aluminium Eloxiertes Aluminium
Glas Chemisch geätztes 4mm Chemisch geätztes 4mm Chemisch geätztes 4mm Chemisch geätztes 4mm
Diffusor PMMA PMMA PMMA PMMA
Befestigung HERIONOVA.FX01/ HERIONOVA.FX02 HERIONOVA.FX01/ HERIONOVA.FX02 HERIONOVA.FX01/ HERIONOVA.FX02 HERIONOVA.FX01/ HERIONOVA.FX02
Abmessungen LED Maschinenleuchte HERIO NOVA


(4) EX- ATEX Anlagenleuchte

EX Leuchte Amyra für Lackieranlagen
Explosionsgeschütze Leuchte AMYRA

LED Leuchte speziell entwickelt für Lackierkabinen z.B in in Zonen II3G/II3D bei einer optimalen Farbwiedergabe für perfekte Lackierfarberkennung.



Die Vorteile auf einen Blick:

  • Natürliches Licht ermöglicht komfortables und gesundes Arbeiten
  • Verringerter Sehstress
  • Nahezu Wartungsfrei! Lebensdauer bei knapp 2000 Stunden im Jahr von 24 Jahren!
  • Die Leuchte besteht aus einer Struktur in eloxiertem Aluminium  mit Schutzabdeckungsglas und Prismenfilm.
  • Sehr einfache Installation der Maschinenleuchten
  • Schnelle Befestigung der LED Leuchten
  • Stark reduzierte Energiekosten
  • Gleichbleibende Lichteffizienz




Artikelnummern Watt Speisung Abmessungen Lichtstorm
EX68.I.P 68 W 24Vdc 702×104×31 mm 7000 lm
EX68.I.P.DIM 68 W 110V-230V DIM. 702×104×31 mm 7000 lm
EX68.I.P.C3 68 W 24Vdc 702×104×31 mm 7000 lm
EX68.I.P.C5 68 W 24Vdc 702×104×31 mm 7000 lm
EX68.I.P.C10 68 W 24Vdc 702×104×31 mm 7000 lm
EX96.I.P 96 W 24Vdc 960×104×31 mm 9800 lm
EX96.I.P.DIM 96 W 110V-230V DIM. 960×104×31 mm 9800 lm
EX96.I.P.C3 96 W 24Vdc 960×104×31 mm 9800 lm
EX96.I.P.C5 96 W 24Vdc 960×104×31 mm 9800 lm
EX96.I.P.C10 96 W 24Vdc 960×104×31 mm 9800 lm
EX110.I.P 110 W 24Vdc 1090×104×31 mm 11200 lm
EX110.I.P.DIM 110 W 110V-230V DIM. 1090×104×31 mm 11200 lm
EX110.I.P.C3 110 W 24Vdc 1090×104×31 mm 11200 lm
EX110.I.P.C5 110 W 24Vdc 1090×104×31 mm 11200 lm
EX110.I.P.C10 110 W 24Vdc 1090×104×31 mm 11200 lm

Röhrenleuchte T-City

BATZ Maschinenleuchte T-City
t-city Maschinenleuchte



Kompakt aufgebaute, modulare Maschinenleuchte



Die Vorteile:

  • Hoher Schutzgrad
  • Zur Anwendung an CNC- Maschinen.
  • 6W LED mit Multichip Kategorie
  • 24VDC integrierter Driver (IDS) für direkten Anschluss ohne weitere Komponente.
  • Lebensdauer 50.000 bis 70.000 Stunden.
  • Nahezu wartungsfreie Leuchte
  • Resistent gegen Vibrationen und Stöße
  • Modularer Aufbau
  • Vier verschiedene Längen verfügbar
  • je nach Wunsch kundenspezifische Ausfertigung möglich.
  • Schutzgrad IP68

Artikelnummern Watt Speisung Abmessungen Lichtstorm
TCITY.6 6 W 24Vdc 202 mm, ⌀ 38 mm 720 lm
TCITY.12 12 W 24Vdc 372 mm, ⌀ 38 mm 1440 lm
TCITY.18 18 W 24Vdc 542 mm, ⌀ 38 mm 2160 lm
TCITY.24 24 W 24Vdc 712 mm, ⌀ 38 mm 2880 lm

Technische Eigenschaften der LEuchten für Maschinen und Anlagen

  • Robuste und wasserdichte Schutzrohrleuchten zum Einbau in Werkzeugmaschinen, sowie  für verschiedenste industrielle Anwendungen
  • Kaltweiße LED-light engines
  • Beständig auch gegen Öle, Schmier- und Kühlmittel
  • Bis zu IP 67K Schutzklasse erhältlich

Zubehör der C Serien Leuchten

Halteset

Halteset Maschinenleuchten

Wandwinkel mit Kugelgelenk



Kugelgelenk LED Maschinenleuchten Halterung

Steckverbindung



Anschlusskabel LED Maschinenleuchten C-Serie M12
